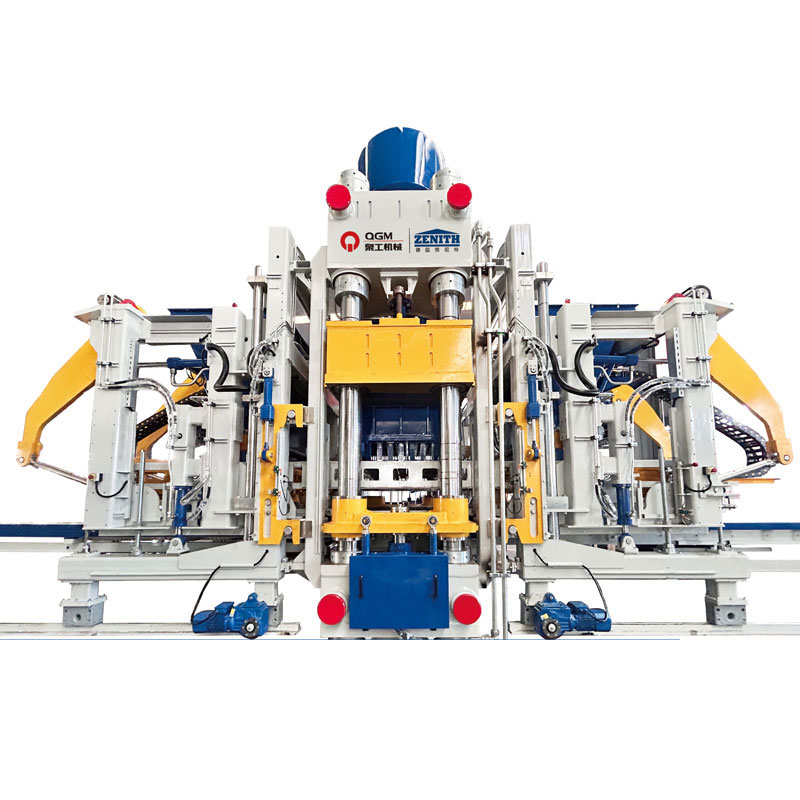

Zenith 940SC Stroj za blokove bez paleta

Kao profesionalni proizvođač, željeli bismo vam ponuditi Zenith 940SC stroj za blokove bez paleta. Svestrani 940sc nudi najširi raspon proizvodnih mogućnosti od svih strojeva za betonske blokove i blokove za popločavanje na globalnom tržištu. Može se koristiti kao univerzalni stroj, kao i kao namjenski stroj za nestandardne proizvode i može se koristiti za kompletiranje pogona za jednu paletu za proizvodnju nišnih proizvoda. Ovaj stroj izrađen je prema najvišim zahtjevima kvalitete i proizvodi vrlo jeftine segmentne jedinice kao što su blokovi za popločavanje s mješavinom za oblaganje ili šuplji blokovi itd.

Glavne značajke tehnologije

1）Samoobjašnjiva dodirna ploča upravljana izbornikom čini rad stroja vrlo lakim. Proizvodni parametri za različite tipove kalupa i proizvodne programe unose se i spremaju pomoću dobro uređenih maski izbornika. Za unutarnju obradu signala koristi se brzi Siemens SPS.

2)Hidraulički sustav visoke učinkovitosti. Hidraulička snaga koristi dvokružni visoki tlak; Hidraulički sustav s dvije klipne pumpe Milti-Star. Koristi proporcionalnu hidrauličku tehnologiju za podešavanje brzine i rada prema različitim proizvedenim proizvodima. hidraulički pokreti mogu se pokretati istovremeno i neovisno s različitim brzinama i pritiscima, a svi se podaci mogu postaviti na dodirnom zaslonu. Sve informacije kao što su vrijeme, izračun, opcija, hidraulička brzina i tlak mogu se postaviti putem zaslona osjetljivog na dodir.

3) Vibracijski sustav visoke učinkovitosti. Vibracijski stol dizajniran je tako da ima četiri različite razine proizvodnje; Gornji dio vibracijskog stola je dvodijelan kako bi se postigao ravnomjeran prijenos snage i optimalno zbijanje; Zamjenjiva habajuća ploča za zaštitu gornjih dijelova vibracijskog stola: Vibracijski stol za prihvaćanje dvaju vibratora za postizanje maksimalne centrifugalne sile od 80 kN; za proizvodnju blokova visine 50 cm, okvir kalupa opremljen je vibratorima. (Može biti opremljen s 2, 4, 6. 8 vibratora prema visini bloka), Vibracijski motori koriste servo motore.

4) Sustav dovoda agregata. Hranilica s hidrauličnim pogonom; može prilagoditi kretanje kutije za ubacivanje na promjenjivoj i visokopreciznoj tračnici u skladu s različitim kalupima, promjer kotača za vođenje ulagača Ø 80 mm； okretni strugač s hidrauličnim pogonom (trodijelni) za pravilno čišćenje površine kalupa; Hidraulički pokretana razdjelna rešetka dovodi do ravnomjerne raspodjele betona u kalupu; Četka za čišćenje podesive visine, pričvršćena na prednju stijenku ladice za uvlačenje za čišćenje papuča nabijačke glave...

Tehnički podaci

Spremnik za osnovni materijal	1.200L
Kutija za punjenje osnovnog materijala	2.000L
Spremnik pigmenta	800L
Kutija za punjenje pigmenta	2.000L
Maks. visina utovara utovarivača	2.800 mm
Veličina formiranja
Maksimalna duljina oblikovanja	1240 mm
Maksimalna širina fokinga (proizvodnja na vibracijskom stolu)	1.000 mm
Maksimalna širina fokinga (proizvodnja na tlu)	1.240 mm
Visina proizvoda
Višeslojna proizvodnja
Min. visina proizvoda (proizvodnja na paleti)	50 mm
Maks. visina proizvoda	250 mm
Maksimalna visina slaganja, visina palete jednog sloja proizvoda)	640 mm
Niska razina proizvodnje na paleti
Maksimalna visina proizvoda	600 mm
Niska razina proizvodnje na podu
Maks. visina proizvoda	650 mm
Proizvodnja na kat
Maks. visina proizvoda	1.000 mm
Minimalna visina proizvoda	250 mm
Težina stroja
Bez uređaja za plijesan i pigmente	11.7T
Pigmentni uređaj	1.7T
Veličina stroja
Ukupna dužina (bez pigmentnog uređaja)	4.400 mm
Ukupna dužina (s pigmentnim uređajem)	6.380 mm
Maks. ukupna visina	3.700 mm
Min. ukupna visina (transportna visina)	3.240 mm
Ukupna širina (uključujući upravljačku ploču)	2.540 mm
Sustav vibracija
Maks. uzbudljiva snaga vibracije basne	80KN
Min. oslobađanje sile gornje vibracije	40KN
Potrošnja energije
Na temelju maksimalnog broja vibrirajućih stolova	42KW

Kapacitet proizvodnje

Vrsta bloka	Dimenzija (mm)	Slike	aty/Ciklus	Vrijeme ciklusa	Kapacitet proizvodnje (po 8 sati)
Šuplji blok	400*200*200		12	40-ih godina	8.640 kom
Pravokutni pločnik	200* 100*60		54	38s	817m2
Pravokutni finišer (bez facemixa)	200*100*60		54	36s	864m2
UNI opločnici	225*112,5*60-80		40	38s	757m2
Curstone	150*1000*300		4	46s	2.504 kom
