Glavne značajke tehnologije
1) Inteligentni rad: Ova oprema koristi PLC inteligentni interaktivni sustav, kojim upravlja 15-inčni zaslon osjetljiv na dodir i PLC, za potpuno automatski, poluautomatski ili ručni rad. Prijateljsko vizualizirano operativno sučelje opremljeno je uređajem za unos i izlaz podataka.
2) Ogradna pokretna traka: Ovaj Zenith 844SC Stroj za popločavanje koristi pokretnu pokretnu traku, koja se odlikuje točnim kretanjem, glatkim pogonom, stabilnim performansama, niskom bukom, niskom stopom kvarova, dugim radnim vijekom itd. Dodana ograda i kontinuirano poboljšani sigurnosni koncept pružiti najveću moguću sigurnosnu zaštitu za operatere.
3) Brza promjena kalupa: Kroz ovaj sustav, stroj postavlja niz kriterija koeficijenta kalupa. Ovaj sustav ima funkcije brzog mehaničkog zaključavanja, brzi uređaj za promjenu glave nabijača i elektronički reguliranu visinu uređaja za ulaganje, osiguravajući da se različiti kalupi mogu zamijeniti najbržom brzinom.
4) Podesivi stol za vibracije: Visina stola za vibracije može se prilagoditi kako bi se zadovoljili zahtjevi za proizvodnjom raznolikih proizvoda. Standardna oprema može proizvoditi proizvode visine 50-500 mm. Također možemo proizvesti proizvode posebne visine pomoću posebnog kalupa prema zahtjevima kupaca.
5) Precizno hranjenje: Hranilica se sastoji od silosa, stola za vođenje ploče, kolica za hranjenje i poluge. Visina stola s vodilicom protiv uvijanja može se podesiti, a klizna tračnica se može postaviti i pomicati
upravo Osovina poluge i dvostrano vozilo za hranjenje pogona šipke pokreću se hidrauličkim pritiskom, a klipnjača je podesiva, osiguravajući vozilo za hranjenje horizontalnog kretanja.
Tehnički podaci
1)Specifikacije bloka i visina proizvoda
Maksimalno | 500 mm |
Minimum | 50 mm |
Maks. visina hrpe opeke | 640 mm |
Max.proizvodni prostor | 1.240*10.000 mm |
Veličina palete (standardna) | 1.270*1.050*125 mm |
Volumen spremnika osnovnog materijala | Oko 2100l |
2) Parametri stroja
Težina stroja | |
S uređajem za pigmente | Oko 14T |
S transportnom trakom, radnom platformom, hidrauličnom stanicom, skladištem paleta itd | Oko 9T |
Veličina stroja | |
Maksimalna ukupna dužina | 6200 mm |
Max.ukupna visina | 3000 mm |
Maks. ukupna širina | 2470 mm |
Tehnički parametri stroja/potrošnja energije | |
Vibracijski sustav | 2 dijela |
Vibracijski stol | Max.80KN |
Vrhunska vibracija | Maks. 35KN |
Hidraulički sustav: kompozitna petlja | |
Ukupni protok | 83L J min |
Radni tlak | 18 MPa |
Potrošnja energije | |
Maksimalna snaga | 50KW |
Kontrolni sustav | SIEMENS S7-300 (CPU315) |

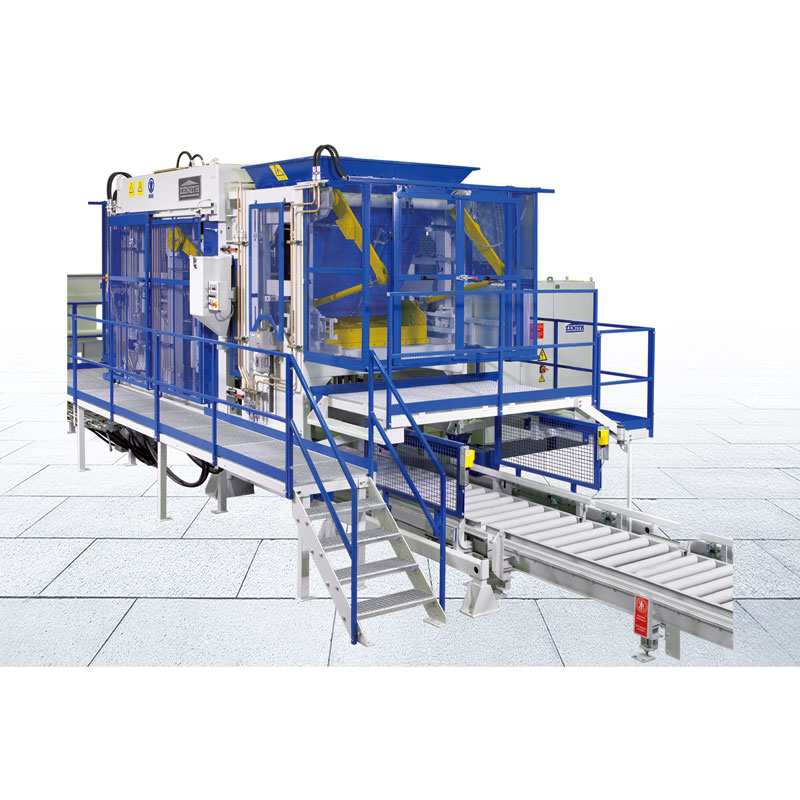

Izgled stroja Zenith 844
Kapacitet proizvodnje
Vrsta bloka | Dimenzija (mm) | Slike | Količina/ciklus | Vrijeme ciklusa | Kapacitet proizvodnje (po 8 sati) |
Pravokutni pločnik | 200* 100*60 | 54 | 28s | 1.092m2 | |
Pravokutni finišer (bez facemixa) | 200*100*60 | 54 | 25s | 1.248m2 | |
UNI opločnici | 225*1125*60-80 | 40 | 28s | 1.040m2 | |
Curstone | 150*1000*300 | 4 | 46s | 2.496 kom |
